在工业现场，分线盒的故障往往不是因为内部元器件本身出了问题，而是水从电缆进线口渗了进去。
这不是个案，是很多现场维修人员都遇到过的情况。普通直出线分线盒靠密封圈和格兰头来保证电缆进线处的防水。这种结构在新的时候是可靠的，但随着时间推移，密封圈老化、格兰头松动、电缆外皮收缩——缝隙就出现了。水汽通过这条缝隙慢慢渗进壳体，端子氧化、绝缘下降、信号漂移。

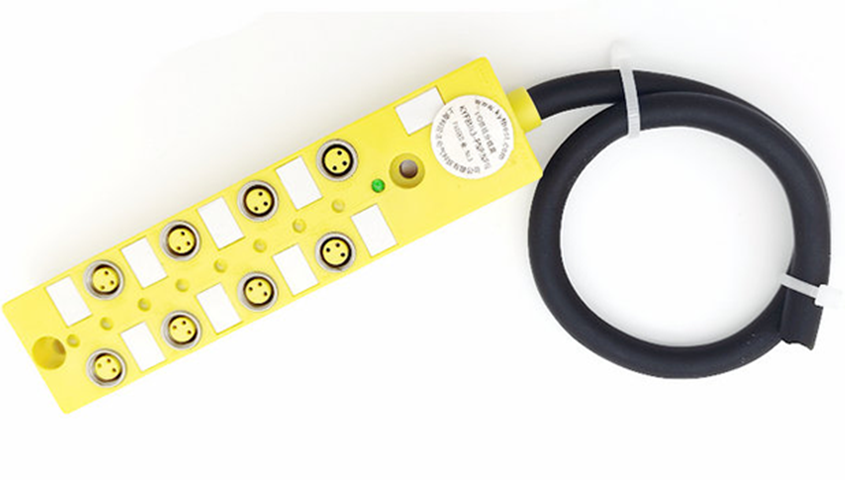

预铸线缆M12分线盒采用一体注塑成型工艺，电缆与壳体在工厂内一次性注塑完成，形成一个不可分割的整体。进线处没有接缝、没有密封圈、没有可松动的螺丝。水汽找不到入口，这就是它和普通直出线最本质的区别。
一体注塑成型工艺
预铸线缆的核心工艺是一体注塑成型。电缆在模具中定位后，壳体材料（通常是阻燃工程塑料）在高温高压下注入模具，将电缆外皮与壳体熔接为一体。
成型后的产品，电缆进线处光滑过渡，没有台阶，没有缝隙。你用手触摸，感觉不到任何接缝。这种结构不需要依靠密封圈或格兰头来防水，因为根本就没有“可漏水的缝隙”。
一体注塑还带来了另一个好处：抗拉拽能力强。普通直出线分线盒的电缆如果被外力拉扯，受力点集中在格兰头处，可能导致密封圈移位或电缆外皮破损。预铸线缆的电缆与壳体一体成型，外力拉扯时受力分散在整个注塑区域，抗拉强度明显更高。
防护等级与材料选择
预铸线缆M12分线盒的防护等级通常为IP67，部分型号可达IP68甚至更高。一体注塑结构在防水方面的天然优势，使其能够轻松满足IP67的要求，在短时浸水环境中保持内部干燥。
电缆材质的选择直接影响产品的环境适应性：
PVC护套：经济型，适用于室内干燥环境、固定安装，价格较低。
PUR护套：耐矿物油、耐磨、耐低温、抗水解，适用于机床、汽车产线等油污环境，也适用于户外及低温场合。
屏蔽型电缆：在强电磁干扰环境中（变频器、焊机密集区域），选用带屏蔽层的预铸电缆，配合金属外壳或内嵌屏蔽层的分线盒，可有效抵御外部干扰。
壳体颜色可根据客户需求定制，常规颜色包括黄色（醒目）、黑色（耐脏）、灰色、透明等。
技术参数
| 参数项目 | 技术指标 |
|---|---|
| 接口规格 | M12×1，符合IEC 61076-2-101 |
| 输出端口 | 4口、6口、8口、12口（可定制） |
| 信号类型 | PNP、NPN（任选） |
| 通道类型 | 单通道、双通道（可选） |
| 出线方式 | 预铸线缆一体注塑成型 |
| 电缆长度 | 2米、5米、10米或按需定制 |
| 电缆护套 | PVC（经济型）/ PUR（耐油耐磨）/ 屏蔽型 |
| 额定电压 | DC 10～30V / 60V |
| 总额定电流 | 8A - 12A（DC 24V） |
| 单口电流 | ≥2A（最高4A） |
| 防护等级 | IP67（标配），IP68/IP69K可选 |
| 工作温度 | -25℃ ~ +85℃（宽温型-40℃ ~ +100℃） |
| 状态指示 | 每路独立LED指示灯 |
与普通直出线分线盒的结构对比
普通直出线分线盒：电缆穿过壳体上的开孔，通过格兰头压紧密封圈来实现密封。防水依赖于密封圈的完整性和格兰头的拧紧程度。密封圈会老化，格兰头可能松动，电缆外皮在长期使用后可能收缩——任何一个环节出问题，防水就会失效。
预铸线缆分线盒：电缆与壳体在模具内一体注塑成型，没有开孔，没有密封圈，没有格兰头。进线处是一个完整的整体，不存在可松动的部件。防水不依赖于任何后期装配环节，从根本上消除了进线处漏水的可能性。
适用场景分析
潮湿与水冲洗环境：食品饮料车间、洗车设备、户外设备、地下管廊。普通直出线分线盒在频繁水冲洗环境中，密封圈容易老化失效。预铸线缆一体注塑结构能够长期抵御水汽侵入。
振动与冲击环境：机器人系统、AGV、工程机械、车载设备。振动会导致格兰头松动，预铸线缆没有可松动的密封件，抗振性能更好。
高电磁干扰环境：变频器密集区域、焊接车间。预铸线缆可选配屏蔽层，配合金属外壳分线盒，形成完整的电磁屏蔽链路。
难以维护的安装位置：高空管道、设备内部深处、密闭空间。一旦安装就不想再拆的位置，预铸线缆更让人放心，少一个潜在的故障点就少一次返修。
选型要点
选预铸线缆M12分线盒，按照以下顺序确认：
第一步，确认电缆长度。预铸线缆的长度是出厂定死的，不像插座式可以现场换线。量好分线盒安装位置到PLC或总线耦合器的距离，再加0.5-1米余量。短了接不上，长了盘在那边占地方。
第二步，确认电缆材质。普通室内干燥环境选PVC即可。有油污、需要移动、户外环境，选PUR。强电磁干扰环境选屏蔽型电缆。
第三步，确认信号类型。PNP还是NPN？提前确认PLC输入模块的信号类型，选对应的产品。
第四步，确认端口数量和芯数。4口、6口、8口、12口可选。普通传感器用4芯，双通道或带屏蔽的用5芯或更多。
第五步，确认防护等级。IP67覆盖大多数工业场景。需要长期泡水选IP68，需要高压热水冲洗选IP69K。
安装与使用注意事项
预铸线缆的电缆部分与壳体一体成型，安装时不要用力拉扯电缆，虽然抗拉强度高于普通直出线，但过度拉扯仍可能损坏内部焊接点。
电缆弯曲半径应不小于电缆外径的5-10倍（视电缆类型而定），避免过度弯折导致内部芯线断裂。
安装时避免电缆与锐边直接接触，如需穿过金属孔，应加装护线套。
未使用的M12输出端口应安装防尘帽，防止灰尘或水汽进入。
定期检查电缆外皮有无损伤（尤其是PUR电缆，虽然耐油耐磨但被尖锐物体划伤仍可能破损）。
总结
预铸线缆M12分线盒的核心优势在于一体注塑成型工艺带来的密封可靠性。与普通直出线分线盒依赖密封圈和格兰头的结构不同，预铸线缆将电缆与壳体熔接为一个整体，从根本上消除了进线处漏水的可能性。在潮湿、振动、难以维护的工业现场，预铸线缆分线盒比普通直出线更让人放心。选型时注意电缆长度、材质、信号类型和防护等级的匹配，安装时避免过度拉扯和锐边损伤。
