自动化产线上，传感器和执行器一多，布线就成了头疼事。每个传感器拖一根电缆回到控制柜，几十根线缠在一起，查故障的时候像在拆蜘蛛网。
多路M12分线盒就是解决这个问题的。把多个M12接口集中到一个盒子上，一根主电缆回柜子，现场整洁、故障好查、安装省事。

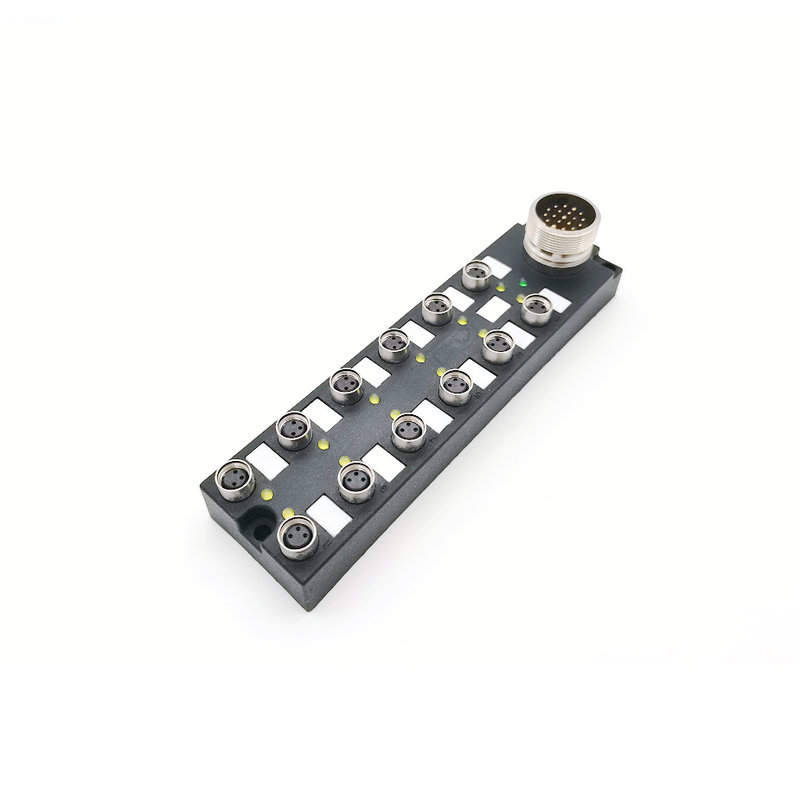

科迎法多路M12分线盒，从4口到12口，PNP/NPN可选，带LED指示灯，IP67防护。今天聊一聊选型和使用中的几个关键点。
分线盒的“路”就是指M12接口的数量。常见的有4口、6口、8口、12口。选几路，看传感器分布密度。
4-6口：适合分散布局，几个传感器隔得远，用小型分线盒就近汇一下。
8口：最常用。一条线覆盖2-3米范围，8个传感器足够用。
12口：密集安装区域，比如传送带两侧、检测工位，一个盒子搞定一片。
科迎法提供标准4、6、8、12口，也可以根据现场布局定制非标路数。记住一个原则：分线盒离传感器越近越好，不要为了省盒子把线拉很长。
这是分线盒选型最常见的错误。

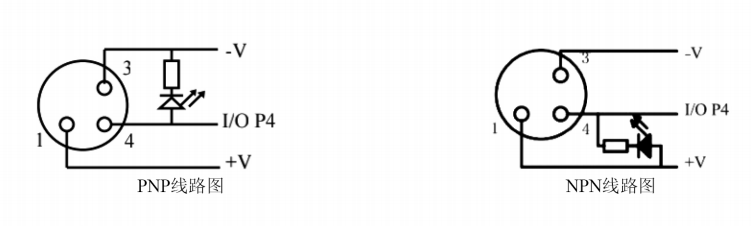

PNP（源型）：输出高电平，适合西门子、三菱等大部分PLC。
NPN（漏型）：输出低电平，日系某些PLC和老设备在用。
选错类型，传感器信号到了PLC读不到。科迎法分线盒PNP和NPN型号都有，订货时确认好PLC类型。如果现场混用，可以选兼容型，但成本会高一些。
分线盒上每个通道配一个LED灯，传感器触发时灯亮。这个功能看着简单，现场维修的时候能省一小时。
故障排查步骤：
传感器动作，灯不亮 → 传感器或线有问题
灯亮，PLC没信号 → 主电缆或PLC模块有问题
没有指示灯，就得拿万用表一个一个戳。科迎法分线盒每个通道独立指示灯，高亮度，暗车间也看得清。
产线分线盒一般装在设备附近，冷却液、油污、粉尘免不了。IP67意味着可以短时间泡在水里，日常冲水清洗完全没问题。
科迎法分线盒外壳采用高强度工程塑料或金属可选，密封圈压紧设计。接口配保护盖，不用的口盖上，防水防尘。

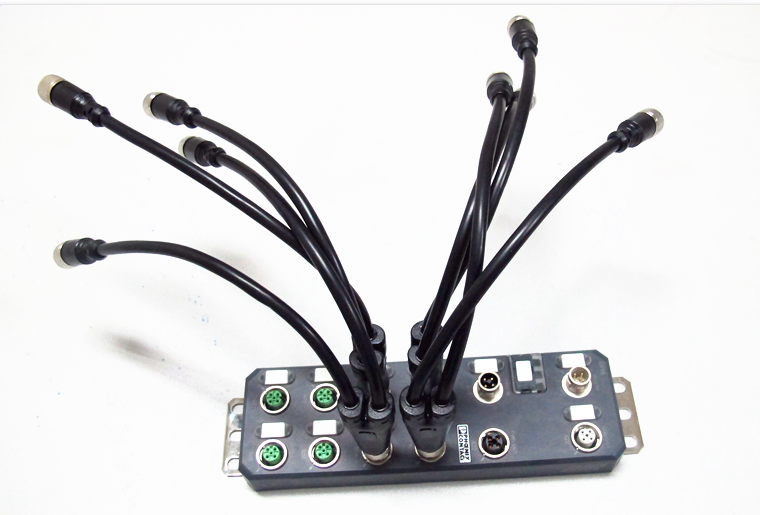

分线盒到控制柜之间需要一根主电缆。两种方式：
预注塑一体式：主电缆和盒子注塑在一起，密封最好，防护等级高。缺点是一旦主电缆损坏，整个盒子要换。
现场接线式：盒子带一个插座，用户自己配主电缆。灵活，坏了换根线就行。但现场接线要处理好密封。
科迎法两种都做。建议：环境恶劣选预注塑；维修方便选现场接线。
有些产线需要特殊功能，科迎法可以做：
混合信号：部分通道做传感器输入，部分做执行器输出
非标接口：M8或M12混装
特殊标签：每个通道标明用途
耐油、耐低温材料
告诉科迎法用在什么设备、什么环境，出方案。
分线盒固定位置避开高温、积水区域
未用的M12接口拧上保护盖
主电缆不要过度弯折，留足弯曲半径
接线前确认PLC类型（PNP/NPN）
首次通电前用万用表测一下，避免短路
| 项目 | 规格 |
|---|---|
| 接口数量 | 4、6、8、12口（可定制） |
| 接口类型 | M12×1，母座（孔式） |
| 信号类型 | PNP / NPN |
| 指示灯 | 每通道独立LED |
| 防护等级 | IP67 |
| 外壳材料 | 工程塑料 / 金属 |
| 主电缆 | 预注塑一体式 / 现场接线式 |
| 工作温度 | -25℃~85℃ |
