在现代电子产品的制造过程中，导电片作为关键的材料之一，其表面质量直接影响到电路的性能与稳定性。随着科技的不断进步，传统的人工检测方法已难以满足高效率和高精度的要求。AI视觉检测技术应运而生，成为解决导电片表面外观缺陷的有效手段。上海科迎法电气将深入探讨AI视觉检测在导电片表面缺陷识别中的应用及其重要性。

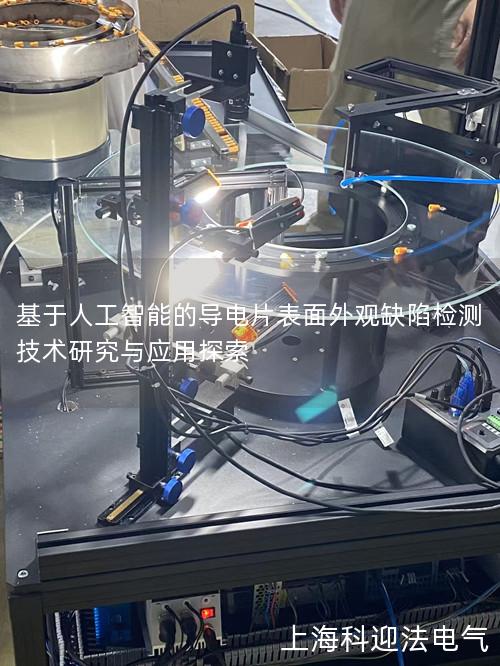

AI视觉检测技术结合了计算机视觉和深度学习等先进技术，通过高分辨率摄像头对导电片进行实时拍摄，利用算法对图像进行分析和处理。系统会对采集到的图像进行预处理，包括去噪、增强对比度等步骤，以提高后续分析的准确性。接着，深度学习模型会对图像进行特征提取，识别出潜在的缺陷区域。系统会根据预设的标准，对缺陷进行分类和评分，为后续的质量控制提供依据。
导电片的表面缺陷主要包括划痕、污点、气泡、变色等多种类型。划痕通常是由于加工或运输过程中产生的，严重时会影响电流的传导效率。污点则可能是由于材料本身的杂质或在生产过程中不慎沾染的污染物，这些污点不仅影响美观，还可能导致电气性能的下降。气泡则是由于材料在固化过程中产生的气体未能及时释放，形成的表面缺陷。变色现象通常与材料的化学成分或外部环境相关，可能会导致导电性能的改变。
相较于传统的人工检测，AI视觉检测具有显著的优势。AI系统可以24小时不间断工作，极大地提高了生产效率。AI技术能够实现高精度的缺陷识别，减少漏检和误检的概率。随着深度学习模型的不断优化，AI系统的检测准确率也在不断提高，能够适应不同类型的导电片表面缺陷。AI视觉检测系统还可以实时记录和分析数据，为后续的质量改进提供依据。
在AI视觉检测系统中，数据标注是一个至关重要的环节。高质量的标注数据能够显著提高模型的训练效果。标注过程需要专业人员对每一张图像中的缺陷进行准确标记，以确保模型能够学习到有效的特征。标注后的数据还需要经过多次验证和更新，以适应不同批次产品的变化。只有通过准确的标注，才能训练出高效的缺陷检测模型，保障导电片的质量。
随着技术的不断进步，AI视觉检测在导电片表面缺陷检测中的应用前景广阔。未来，AI算法将更加智能化，能够自动适应不同的检测环境和产品类型。结合物联网技术，AI视觉检测系统可以实现实时监控和数据分析，提高生产线的智能化水平。随着边缘计算的发展，AI视觉检测系统将能够在更靠近生产现场的位置进行数据处理，进一步提高响应速度和效率。
AI视觉检测技术在导电片表面外观缺陷的识别中，展现了其独特的优势和广阔的应用前景。通过不断优化算法和提升数据质量，AI视觉检测将为电子制造行业带来革命性的变革。未来，随着技术的进步和应用的深入，AI视觉检测有望成为保障导电片质量的核心工具，为电子产品的可靠性和稳定性提供有力支持。
