氙灯老化试验箱

发布时间: 2024-12-09　浏览次数:

氙灯老化试验箱用途

1、采用能模拟全阳光光谱的氙弧灯来再现不同环境下存在的破坏性光波，可以为科研、产品开发和质量控制提供相应的环境模拟和加速试验。
2、KFY氙弧灯试验箱可用于新材料的选择，改变现有材料或评估材料组成变化后耐用性的变化试验，可以很好的模拟在不同环境条件下，材料暴露在阳光下所产生的变化。
3、通过材料试样暴露在氙弧灯的光照及热辐射下进行老化试验，来评价在高温光源作用下某些材料的耐光、耐候性能.主要用于汽车、涂料、橡胶、塑胶、颜料、粘合剂、织物等。

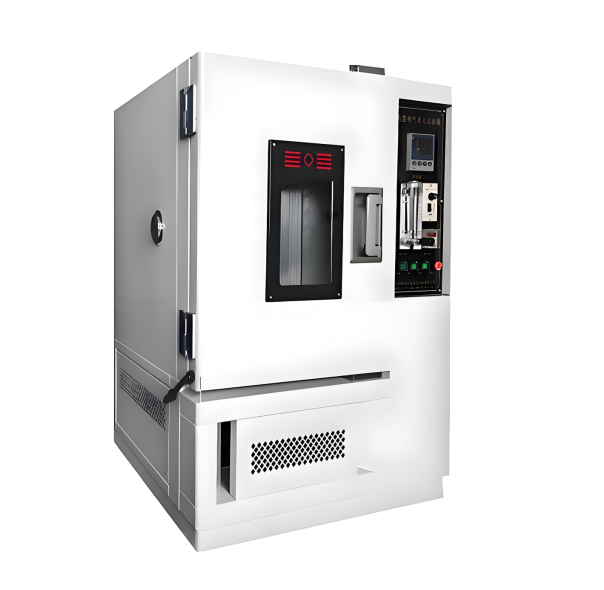

图1：示意实物（根据实际情况略微调整）
产品选型

型号选择	KYF-TY-01-100	KYF-TY-01-150	KYF-TY-01-500
内形尺寸D×W×H	400×500×500	500×600×500	500×760×500
外形尺寸D×W×H	850×900×1650	750×950×1650	1050×1100×1650
温度范围	RT+10℃～100℃
湿度范围	50%～98% R.H
黑板温度	63℃～100℃±3℃
温度波动度	≤±;0.5℃
温度均匀度	≤±;2℃
湿度波动度	+2、-3% R.H
氙灯灯源	风冷式灯管（国产、进口选配）
灯管功率	1.8KW/2.5KW/3.0KW(任选)
灯管总数量	1支	2支	3支
玻璃滤光器	1片	2片	3片
样品托盘尺寸mm	400×500	500×600	500×760
降雨时间	0～9999min连续降雨可调
降雨周期	0～240min间隔（断）降雨可调
喷水周期	18min/102min或12min/48min（喷水时间/不喷水时间）
淋雨水压	0.12～0.15Mpa
喷水嘴孔径	Ф0.8mm
加热功率	2KW
加湿功率	1.5KW
样品托盘尺寸	450×720mm
样品架与灯距离	230～280mm
光照周期连续可调时间	0～999H、M、S
电源要求	AC380（±10%）V/50HZ 三相五线制

设备箱体

设备箱体采用能够完全阻隔太阳光的优质钢板制作而成，内壁不锈钢材质耐腐蚀，作为二次密封和光学反射控制专用，外箱则采用200℃静电喷粉烤漆工艺。
设备测试架采用不锈钢板冲压制成（部分），托盘承重能力能达到≥20KG,更方便测试样件放置与固定，样品倾斜角度（与水平面夹角）约为10°，尺寸≥450mm×700mm，可容纳不同形状尺寸和种类的三维样品。温度采用风冷却结构散热，四周设置循环风路结构利于冷空气流通便于设备良好散热。
主体为设备安装机构，可部分打开，方便更换配件等，框架内安装阵列排布的计算机模拟后的光源模组。
箱体下侧设有进风口，调节风门，进风风机，箱体内顶部设有回风口，光源阵列上带有风冷装置及排风管道，同时设备设计有风路循环系统，为测试设备进行风冷却降温，实现稳定的控温目的。
传感器布置在组件附件，箱体控温电控箱在箱体侧部，控制面板位于箱体的一侧靠前。

光源

光源为本设备的核心部件，同时也是耗材。设备采用长弧氙气灯，它比短弧灯寿命长，光效高，性能可靠，能极大的缩短测试时间，提高工作效率。
为了确保有效辐照面积的均匀性，每套灯采用独立的 EPS 实时反馈控制，确保灯的恒功率输出能量，单个光源系统可以通过模拟量信号至采集器校正。

设备主要参数

(1) 品牌：长弧氙气灯
(2) 氙气灯功率：1.8kW （长弧风冷型）
(3) 氙气灯总功率：1.8kW*3 (5.4kW)
(4) 光源特性：3000 小时
(5) 光源寿命：1000h+（高辐照强度）
(6) 辐照强度：窄带300-400nm时（40-120W/m²）偏差±2W/m²；
单波段340nm时（0.35-1.05W/m²）偏差±0.02W/m²；
单波段340nm时（0.35-1.05W/m²）偏差±0.02W/m²；
(7) 氙灯光谱波长：290nm-800nm
(8) 箱内环境温度范围：20-70℃
(9) 满足光照循环：35℃-65℃，黑暗循环：25℃-50℃
(10) 黑板温度：25-110℃；双金属黑标温度计
(11) 满足光照循环：45℃-110℃，黑暗循环：25℃-50℃
(12) 温度偏差：≤±2℃
(13) 试验箱温度均匀度：≤2℃
(14) 温度波动度：≤±0.5℃
(15) 相对湿度范围：20%-98%RH可调
(16) 湿度偏差：≤± 5% RH
(17) 光谱玻片：日光滤光玻片、窗玻璃滤光玻片、紫外延展滤光玻片
(18) 喷淋时间：1-999h/m/s连续可调
(19) 控制器：威纶彩色触摸屏+PLC控制器
(20) 显示精度：≤±0.01W/m² 辐照强度设定后闭环控制
(21) 弧中心至式样距离：约200mm
(22) 外置隔离式，表面蒸发式加湿器
(23) 循环系统：耐温低噪音长筒多叶式离心风机
(24) 内箱及样品架材质：不锈钢304
(25) 隔热密封样式：采用耐高低温老化硅橡胶门密封条
(26) 辐照传感器：德国芯片设计智能辐照感应回路系统1个，自动修正辐照度设定值。
(27) 观察窗：采用防辐射玻璃制作。
(28) 加热系统功率：4.5kW
(29) 加湿系统功率：2.5kW
(30) 安全防护：系统提供防漏电、短路、缺项、超温、缺水、电机过载、过热、电气过流、加湿器防干烧等保护，具备警示灯及故障提示显示功能。
(31) 设备供电：AC380V±10% 50Hz 三相五线制，15kW
(32) 使用环境：3-35℃ ≤85%RH
